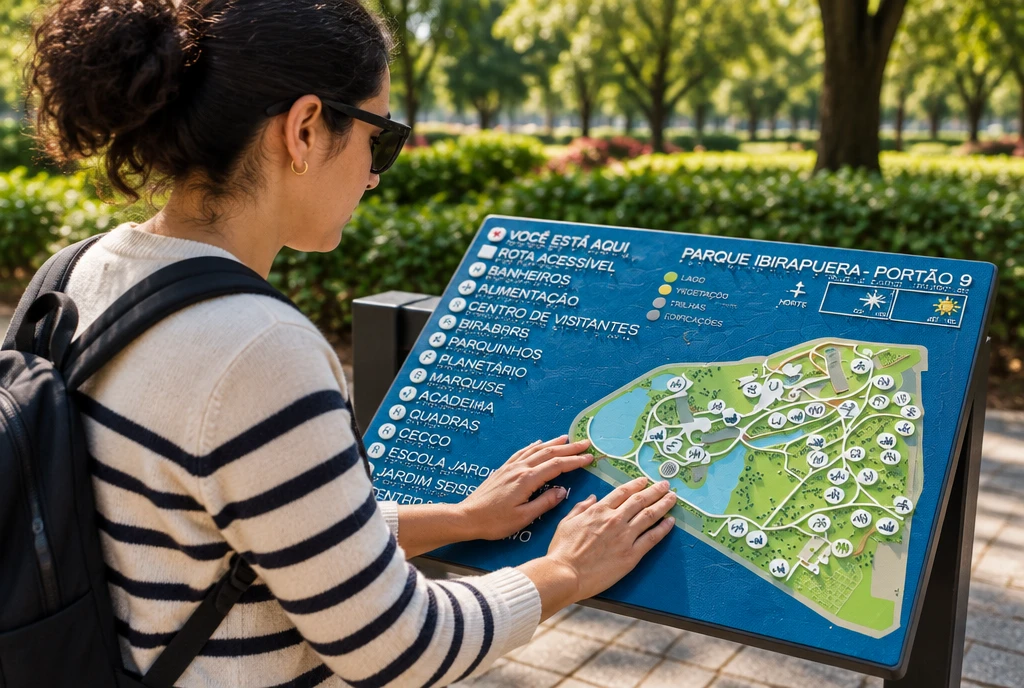

Mapa tátil — informações essenciais para preparar um briefing técnico (Dimensão: Ambiente Construído)
Lista e explicação dos dados mínimos que devem constar em um briefing técnico para encomendar projeto, protótipo, validação e fabricação de um mapa tátil. O texto distingue requisitos normativos (ABNT) de boas práticas e recomendações de fornecedor, indica quando exigir vistoria e participação de Orientação e Mobilidade (O&M) e inclui um template prático de briefing. Não é especificação executiva de desenho nem substitui consulta integral às normas.
Redação Hub de Acessibilidade ·
Abertura — pergunta respondida, escopo e fonte normativa
Pergunta central: Quais informações essenciais devem constar em um briefing para encomendar um mapa tátil funcional, validável e compatível com a sinalização do ambiente?
Escopo: briefing para projeto, prototipagem, validação e fabricação (não é guia de desenho executivo). Público: gestores de edifícios, arquitetos, equipes de compras e fornecedores.
Fontes normativas citadas (consultadas em 21/09/2026): ABNT NBR 9050:2020 (versão corrigida em 25‑jan‑2021) e ABNT NBR 16537:2024 (sinalização tátil no piso). Materiais e guia de instalação do fabricante (Sinal Link) são usados aqui como exemplos de boas práticas e devem ser distinguidos das exigências normativas.
Correção editorial importante: obrigação normativa × recomendação de mercado
Correção de entendimento comum: a NBR 9050 não determina, de forma genérica, que um mapa tátil seja obrigatório em “todos” os locais de grande circulação. A norma exige mapas acessíveis em casos específicos (por exemplo mapas de rota de fuga em situações previstas) e trata a instalação de mapas conforme funcionalidade e circulação do espaço. Para decisões contratuais, consulte os trechos aplicáveis da NBR 9050 (ex.: itens relativos a sinalização e planos de fuga) e registre a versão usada.
Prática editorial adotada aqui: marque explicitamente cada item do briefing como “Norma (obrigatório)”, “Boa prática / fornecedor (recomendado)” ou “Caso a caso — exigir vistoria O&M”. Isso evita confundir orientação comercial com obrigação técnica.
Por que um briefing completo reduz riscos
Um briefing bem composto reduz retrabalhos, permite estimativas reais de custo/prazo e garante compatibilidade com a paginação do piso tátil e com as rotas de circulação.
Sem plantas atualizadas, definição do ponto “Você está aqui” e integração com o piso tátil, o fornecedor não pode produzir protótipo confiável — nestes casos deve ser exigida vistoria técnica e levantamento por O&M antes de fabricar.
Checklist mínima — itens do briefing (resumo rápido, com natureza)
1) Objetivo do mapa e público‑alvo (Norma/Projeto: informar; Recomendação: detalhar requisitos especiais).
2) Local exato de instalação — planta DWG/BIM, fotos e restrições arquitetônicas (Norma: essencial; sem dados, exigir vistoria).
3) Sequência de espaços e hierarquia de informação (Projeto/Fornecedor).
4) Arquivos exigidos: DWG/BIM, PDF 1:1 do protótipo, arquivos vetoriais para fabricação (Fornecedor).
5) Escala, dimensões máximas e formato do painel (Projeto/Fornecedor).
6) Ponto “Você está aqui” e orientação do mapa (Norma/Projeto: coordenada obrigatória).
7) Integração com piso tátil e paginação (Norma: consultar NBR 16537:2024; projeto do piso deve acompanhar briefing).
8) Materiais, durabilidade e manutenção (Fornecedor — exigir ficha técnica).
9) Altura de instalação, alcance e ergonomia tátil (Norma para faixas de alcance; fornecedor pode indicar solução).
10) Critérios de validação: O&M e testes com usuários (Exigir protótipo e teste; ver detalhamento).
11) Prazos, entregáveis, protótipos e garantia (Contratual).
12) Escopo contratual e condição de vistoria presencial (Contratual — indicar quando vistoria é obrigatória).
Detalhamento essencial (itens críticos explicados)
Objetivo e público: descreva se o mapa é para pessoas com deficiência visual, surdocegos, público em geral, visitantes ocasionais ou empregados. Essa escolha afeta simbologia, legendas em Braille e necessidade de versão multiformato (tátil + visual + áudio).
Local de instalação: entregue DWG/DXF/BIM com cota exata do ponto de instalação, foto frontal e laterais e indicação de obstáculos. Registre a distância livre frontal e eventual necessidade de pedestal ou rebaixo. Se faltar planta atualizada, bloqueie fabricação até vistoria.
Ponto “Você está aqui” e orientação: indique a coordenada exata no DWG e informe como o mapa será alinhado ao ambiente (ex.: face do visitante ou norte para cima). Exija verificação em obra antes da fabricação.
Integração com piso tátil: anexe o projeto de paginação do piso tátil (rota direcional e áreas de alerta). A NBR 16537:2024 trata da sinalização tátil no piso; sem a paginação, o mapa pode conter informações contraditórias.
Materiais e manutenção: solicite Ficha Técnica (resistência à abrasão, exposição UV, classe de abrasividade) e uma amostra tátil. Indique produtos de limpeza aceitáveis e frequência recomendada; essas decisões afetam garantia e durabilidade.
Altura e ergonomia: solicite as dimensões de montagem (bordas inferior/superior) em conformidade com a faixa de alcance tátil prevista na NBR 9050; peça ao fornecedor justificar medidas fora das faixas normativas.
Arquivos e entregáveis: exija DWG com cotas do relevo, PDF 1:1 do protótipo, arquivo vetorial de fabricação (SVG/AI/CAM conforme processo), manual de manutenção e relatório de testes com usuários.
Validação com O&M e usuários: exija protótipo em escala 1:1, validação por profissional de O&M e testes com usuários com deficiência visual (sugestão operacional: 3–5 participantes representativos). Defina critérios de aceite mensuráveis (ex.: localizar X ponto em Y toques) e peça relatório.
Quando exigir vistoria presencial e participação de O&M
Vistoria presencial obrigatória antes da fabricação nos seguintes casos: ausência de planta atualizada; variação de nível no entorno; rotas externas complexas; presença de escadarias que interfiram no alinhamento; quando o ponto “Você está aqui” ficar em meio a circulação conflituosa.
Exija participação de profissional habilitado em Orientação e Mobilidade (O&M) sempre que o mapa fizer parte de rotas de fuga, da sinalização de evacuação ou nos projetos em que a interpretação do espaço para a pessoa cega seja crítica. Indique claramente no contrato quem arca com o custo da vistoria e do ensaio.
Separando o que é norma do que é recomendação do fornecedor
Para cada item do briefing, identifique a natureza: “Norma (obrigatório) — indicar referência e trecho”, “Boa prática de mercado — cite fornecedor”, ou “Decisão de projeto — acordar com o cliente”.
Exemplo prático: "altura de leitura tátil" — se for uma faixa obrigatória prevista na NBR, cite a cláusula; se for o valor sugerido pelo fabricante, marque como "recomendação do fornecedor" e peça justificativa técnica se houver divergência.
Modelo prático: template enxuto de briefing (preencher)
- Identificação do projeto: nome, responsável, contato, endereço exato. - Objetivo do mapa: (texto). - Público‑alvo: (ex.: pessoas com deficiência visual; visitantes). - Local de instalação: anexar DWG/BIM e fotos (sim/não). - Dimensões máximas e formato preferido (mm). - Itens obrigatórios no mapa: (lista). - Ponto “Você está aqui”: coordenada e descrição. - Integração com piso tátil: anexar projeto de paginação (sim/não). - Materiais permitidos: (lista) - Condições ambientais: interno/externo; exposição ao sol/chuva. - Critérios de validação: O&M (sim), nº usuários teste, critérios de aceite. - Prazos: data de entrega do protótipo e da instalação. - Entregáveis: DWG, PDF 1:1, manual de manutenção, relatório de testes. - Escopo contratual: projeto, fabricação, instalação (marcar). - Observações e restrições.
O que pedir ao fornecedor na cotação (perguntas técnicas cruciais)
1) Enviar desenho técnico com cortes e indicação do relevo em DWG/PDF (Norma/Fornecedor).
2) Amostras de material e ficha técnica (Fornecedor).
3) Especificação de fixação e impacto no substrato (tipo de parede/pedestal) e procedimentos de instalação (Fornecedor).
4) Política de garantia, SLA e manutenção preventiva (Contratual).
5) Plano de testes com usuários e presença de O&M nas etapas de validação (Contratual — exigir relatório).
Limitações, cuidados e recomendações finais
O briefing não substitui a leitura integral das normas ABNT aplicáveis; toda decisão normativa usada em contrato deve indicar a versão da norma e a data da consulta (por exemplo: ABNT NBR 9050:2020, versão corrigida em 25‑jan‑2021; ABNT NBR 16537:2024 — consulta em 21/09/2026).
Não transforme recomendações de fornecedor em obrigação normativa sem justificativa técnica. Quando houver dúvida sobre interpretação da norma em projeto, registre pendência e solicite parecer técnico assinado.
Se faltar planta atualizada, paginação do piso ou definição do ponto “Você está aqui”, não autorize fabricação: exija vistoria e protótipo 1:1 aprovado por O&M e por usuários antes da produção final.
Conclusão e próximo passo prático
Um briefing técnico bem sinalizado — que distingue claramente requisitos normativos de recomendações de mercado, traz plantas atualizadas, define o ponto “Você está aqui” e exige protótipo com validação por O&M — reduz riscos e aumenta a chance de um mapa tátil funcional e durável.
Próximo passo sugerido: preencher o template acima, anexar DWG/BIM e fotografias, identificar itens que são obrigatórios por norma e contratar vistoria/O&M quando houver qualquer lacuna. Para suporte no levantamento e no projeto executivo, inclua no escopo do contrato a fase de vistoria e a entrega do protótipo 1:1 para validação.
